Wer nach dem Selektivlöten einen Lötrahmen nur abwischt, trägt Flussmittelrückstände in die nächste Charge. Die Reste sitzen in Sacklöchern, an Kontaktstiften und unter Klemmbacken; die Sichtfläche wirkt sauber, die Quelle bleibt. Dieser Beitrag zeigt, wo die Kammeranlage CQ-C756 ihre Grenzen hat und an welchen sechs Punkten Sie vor dem Wiedereinsatz prüfen.
Grundlage sind die Datenblätter der Reinigungsanlagen von CHUANGQI. Für die Kammeranlage CQ-C756 (Vorrichtungsreinigung) nennt das Datenblatt eine maximale Werkstückhöhe von 480 mm, eine Korblast von 100 kg und ein Tankvolumen von 60 L (das die Badstandzeit und den Reinigungsmittelbedarf bestimmt). Das sind Nennwerte aus dem Datenblatt und keine Messreihe an Ihren Vorrichtungen. Sie genügen trotzdem, um zu unterscheiden, welche Vorrichtung in die Kammer passt und welche per Hand gereinigt werden muss.
Die wichtigsten Erkenntnisse
- Flussmitteltyp und Alter des Rückstands entscheiden, ob Abwischen reicht.
- Die Kammeranlage CQ-C756 nimmt Vorrichtungen bis 480 mm Höhe und 100 kg Korblast auf.
- Rückstände sitzen in Sacklöchern, Gewinden und unter Klemmbacken – nicht auf der Sichtfläche.
- Sechs Prüfpunkte vor dem Wiedereinsatz verhindern Rückstandsverschleppung.
- Für Einzelstücke und Reparatur fällt bei der Handreinigung keine Anlageninvestition an.

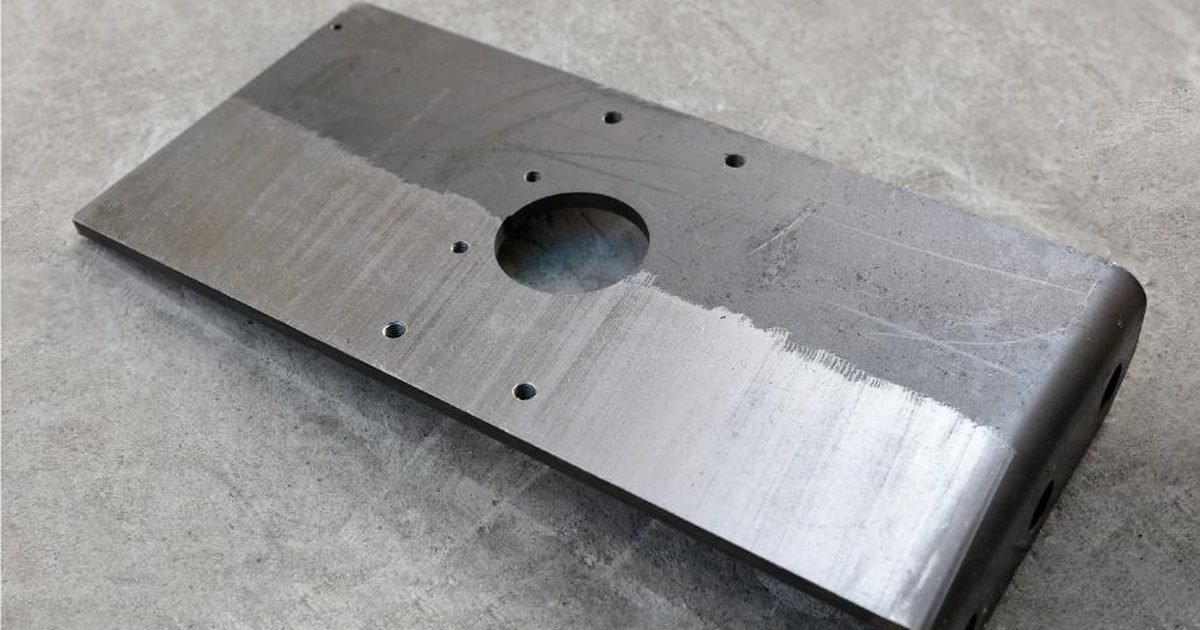

Was sich auf Lötrahmen absetzt – und warum die Rückstände zurückwandern
Methode und Geltungsbereich: Der Beitrag stützt sich auf das Datenblatt der CQ-C756 von CHUANGQI sowie auf die Prozessbeschreibung der wässrigen Reinigungslinien. Messreihen an Kundenbaugruppen fließen nicht ein; Preise nennt der Artikel nicht.
Sechs Faktoren bestimmen, ob eine Vorrichtung nach der Reinigung wiederverwendbar ist:
Flussmitteltyp: Ein wasserlösliches Flussmittel löst sich in der Waschstufe auf; ein No-clean-Flussmittel tut das nicht und muss mechanisch entfernt werden. Die Folge zeigt sich über die Zeit: Auf einem No-clean-Rahmen wächst die Schicht mit jedem Durchlauf.
Alter des Rückstands: Frischer Rückstand löst sich, ausgehärteter nicht. Deshalb braucht eine Vorrichtung, die über das Wochenende in der Linie stehen bleibt, eine längere Waschstufe als eine, die am Schichtende gefahren wird.
Bauteilüberstand und Spaltmaß: Das Spaltmaß (der Abstand zwischen Bauteilunterseite und Leiterplatte) bestimmt, ob Reinigungsflüssigkeit hinein- und Spülflüssigkeit wieder herauskommt. Wo das Spülwasser nicht abfließt, bleibt Rückstand auf der Unterseite sitzen, auch wenn die Oberseite blank ist.
Geometrie der Vorrichtung: Sacklöcher, Gewinde, Klemmen und Kontaktstifte bilden Hohlräume, in die Flüssigkeit eindringt und aus denen sie nur langsam wieder entweicht. In diesen Hohlräumen steht Feuchtigkeit länger als auf der Fläche.
Beladung und Korbführung: Ob Vorrichtungen liegend oder stehend gefahren werden, verschiebt die Stellen, an denen Spülflüssigkeit hängen bleibt. Eine dicht gepackte Beladung schirmt die innen liegenden Teile ab – dieselbe Anlage, ein anderes Ergebnis.
Wasserqualität in der Spülstufe: Vollentsalztes Wasser (VE-Wasser, also Wasser ohne gelöste Salze) nimmt gelöste Rückstände mit; Leitungswasser hinterlässt beim Trocknen Salze. Anders gesagt: Die letzte Spülstufe entscheidet, ob ein Trocknungsfleck als Rückstand zurückbleibt.
Was sich konkret absetzt, ist eine endliche Liste: Flussmittelrückstände in Hohlräumen, verkohlte Rückstände auf Kontaktstiften, Lotperlen in Sacklöchern, Klebstoffreste an Klemmen, Aktivatorreste unter Klemmbacken, Ruß neben der Selektivlötstelle, Flussmittelnebel an Rahmenkanten, Metallspäne in Gewinden, abgeplatzte Lötstopplackpartikel, Klebebandreste von Abdeckungen, Oxidfilme auf Kontaktflächen und Zinnstaub an Auflageflächen. Eine Sichtprüfung am Rahmen erfasst keine dieser Stellen.
Beladung, Prozess und Prüfung in der Kammeranlage CQ-C756
Prüfbedingungen: Alle Werte dieses Abschnitts sind Nennwerte aus dem Datenblatt der CQ-C756. Sie beschreiben die Maschine unter Nennlast, nicht Ihre Vorrichtungen.
Die Kammeranlage CQ-C756 ist eine Sprühkorbanlage: Die Vorrichtungen liegen im Korb, werden von Sprühdüsen umspült, über VE-Wasser gespült und mit Heißluft getrocknet. Ob die Auslegung passt, entscheidet zuerst die Beladung – und die hat harte Grenzen:
| Parameter | Datenblattwert | Was das für die Vorrichtung bedeutet |
|---|---|---|
| Korbdurchmesser | 1000 mm | Rahmen mit einer Diagonalen bis 1000 mm liegen flach im Korb |
| Maximale Werkstückhöhe | 480 mm | stehende Rahmen und hohe Aufnahmen müssen darunter bleiben |
| Korblast | 100 kg | schwere Stahlrahmen fahren einzeln, nicht im Stapel |
| Tankvolumen | 60 L | bestimmt die Badstandzeit und den Reinigungsmittelverbrauch |
| Druckbereich | 3–8 bar | Arbeitsfenster, aus dem die Einstellung je nach Vorrichtung gewählt wird |
| Druckluft | 0,4–0,6 MPa | muss an der Halle anliegen, sonst startet die Anlage nicht |
| Wasserzulauf | 0,1–0,3 MPa | für die Spülstufe mit VE-Wasser auszulegen |
| Anschlussleistung | 27 kW | bedeutet Aufheizlast, nicht Dauerbezug |
Quelle: Datenblatt CQ-C756 auf chuangqitech.com, Stand Oktober 2026.
Drei Werte aus dieser Tabelle tragen die Auslegung. Die maximale Werkstückhöhe von 480 mm sortiert stehende Rahmen aus: Dieser Wert hängt ab von der Bauhöhe des Rahmens, von der Aufnahme im Korb, von der Höhe der Steckverbinder und davon, ob der Rahmen liegend oder stehend gefahren wird. Die Korblast von 100 kg hängt ab von der Rahmenbauart, von der Zahl der Vorrichtungen pro Korb, von der Werkstoffdichte und von der Auflagefläche im Korb. Und die Anschlussleistung von 27 kW ist kein Dauerbezug: Der tatsächliche Bezug hängt ab von der Aufheizzeit nach dem Schichtbeginn, von der Zahl der Durchläufe pro Schicht und von den Leerlaufzeiten zwischen zwei Körben. Der Druckbereich von 3 bis 8 bar ist ein Arbeitsfenster: Welcher Wert gefahren wird, hängt ab von der Bauart des Bauteils, von der Lage im Korb und von der Empfindlichkeit der Aufnahme.
Der Prozess läuft in drei Stufen, die zusammengehören: Waschstufe mit wasserbasiertem Reinigungsmittel, Spülstufe mit VE-Wasser, Heißlufttrocknung. Wer eine Stufe abkürzt, verschiebt die Rückstände, statt sie zu entfernen.
Sechs Prüfpunkte vor dem Wiedereinsatz
- Alle Sacklöcher und Gewinde sind entwässert – nach dem Abkühlen bleibt kein Wasserfilm.
- Kontaktstifte und Steckplätze sind frei von Lotperlen.
- Klemmbacken und Federn tragen keinen sichtbaren Flussmittelfilm.
- Unterseite und Auflageflächen sind geprüft, nicht die Sichtseite allein.
- Die Trocknung ist vollständig, auch in Bohrungen mit kleinem Durchmesser.
- Die Vorrichtung ist wieder funktionsfähig: Klemmen schließen, Auflage liegt plan.
Handreinigung oder Kammeranlage
| Handreinigung | Kammeranlage CQ-C756 | |
|---|---|---|
| Stärken | keine Anlageninvestition, sofort einsatzbereit, ohne feste Anschlüsse | gleichbleibendes Ergebnis bei gleichem Programm, erreicht Hohlräume und Unterseiten, arbeitet mit wasserbasiertem Reinigungsmittel statt mit Lösemittel |
| Grenzen | Ergebnis hängt an der Person und an der Tagesform, Hohlräume bleiben oft ungereinigt, keine Wiederholbarkeit | fährt im Korb statt durchlaufend – eine dichte Taktung braucht Puffer; stehende Rahmen über 480 mm Bauhöhe passen nicht; 380 V, 0,4–0,6 MPa Druckluft und VE-Wasser müssen vor Ort vorhanden sein |
Quelle: Prozessbeschreibung und Datenblatt CQ-C756 auf chuangqitech.com, Stand Oktober 2026.
Fünf Fragen ordnen die Entscheidung, bevor eine Auslegung entsteht:
- Erreicht Ihr Reinigungsmedium die Hohlräume – oder schiebt es den Rückstand nur von der Sichtseite in die Bohrung?
- Fließt das Spülwasser aus Sacklöchern und Gewinden ab, bevor die Trocknung beginnt?
- Trägt Ihre Beladung Wärme und Luft an die innen liegenden Rahmen, oder schirmt der Korb sie ab?
- Ist die letzte Spülstufe so rein, dass beim Trocknen kein Salzfilm zurückbleibt?
- Bleibt die Vorrichtung maßhaltig, sodass Klemmen und Auflagen danach wieder schließen?
Nicht geeignet für: Die Kammeranlage passt nicht zu Einzelstücken und Reparaturaufträgen mit kaum planbarer Stückzahl; sie eignet sich nicht für stehende Rahmen über 480 mm Bauhöhe; und sie passt nicht in eine Halle ohne dreiphasigen Anschluss 380 V, ohne Druckluft im Bereich 0,4–0,6 MPa und ohne VE-Wasser. Wo eine dichte Taktung an der Selektivlötlinie gefordert ist, gehört zusätzlich ein Puffer in die Planung, weil die Anlage im Korb fährt und nicht durchlaufend.
Zum Lieferprogramm gehören Anlagen für Vorrichtungen, Rahmen und Träger. Prüfen lässt sich die Auslegung vorab: Senden Sie die Maße der Vorrichtung, Bauhöhe, Gewicht und die Angabe zum Flussmittel über das Angebotsformular für die Vorrichtungsreinigung; ein Angebot folgt innerhalb von 24 Stunden. Welche Bauform zu Ihrer Stückzahl passt, ordnet der Vergleich Durchlaufanlage oder Kammeranlage ein; welches Medium Ihre Rückstände löst, beschreibt der Beitrag zu den drei Reinigungsmedien. Das gesamte Programm steht unter Reinigungsanlagen für die Elektronikfertigung.
Häufige Fragen
Wie reinige ich Lötrahmen nach dem Selektivlöten richtig?
Der Rahmen wird im Korb gefahren, mit wasserbasiertem Reinigungsmittel gewaschen, über VE-Wasser gespült und mit Heißluft getrocknet. Entscheidend ist nicht die Waschstufe allein, sondern der Ablauf: Nur wenn die Spülstufe die gelösten Rückstände abtransportiert und die Trocknung die Hohlräume erreicht, bleibt die Vorrichtung wiederverwendbar.
Warum ist mein Lötrahmen nach dem Waschen immer noch verschmutzt?
Meist liegt es an einer von drei Stellen: Das Reinigungsmedium erreicht einen Hohlraum nicht, das Spülwasser fließt nicht ab, oder die Beladung schirmt die innen liegenden Teile ab. Ein weiterer Grund ist der Flussmitteltyp – ausgehärtetes No-clean-Flussmittel löst sich in einer kurzen Waschstufe nicht auf.
Passt meine Vorrichtung in eine Kammerreinigungsanlage?
Das entscheiden wenige Maße: Korbdurchmesser, maximale Werkstückhöhe und Korblast. Die CQ-C756 ist für Korblast bis 100 kg und Werkstücke bis 480 mm Höhe ausgelegt. Reicht das nicht, oder sind sehr lange Rahmen im Umlauf, bleibt die Handreinigung die Route für diese Teile.
Reicht Abwischen mit Isopropanol für Vorrichtungen?
Für die Sichtfläche häufig ja, für Hohlräume nicht. Isopropanol von Hand löst Rückstände auf der Oberfläche; in Sacklöchern, Gewinden und unter Klemmen erreicht ein einzelner Wischvorgang diese Stellen nicht. Bei Vorrichtungen mit vielen Aufnahmen lohnt deshalb der Blick darauf, wie viele solcher Stellen die Vorrichtung überhaupt hat.
Muss die Vorrichtung nach der Reinigung geprüft werden?
Ja, und zwar an sechs Punkten: Entwässerung der Sacklöcher, Kontaktstifte, Klemmbacken, Unterseite, Trocknung und Funktionsfähigkeit. Diese Prüfung ersetzt keine Messung der Baugruppenreinigung, verhindert jedoch, dass eine Vorrichtung mit Rückstand in die Linie zurückgeht.
